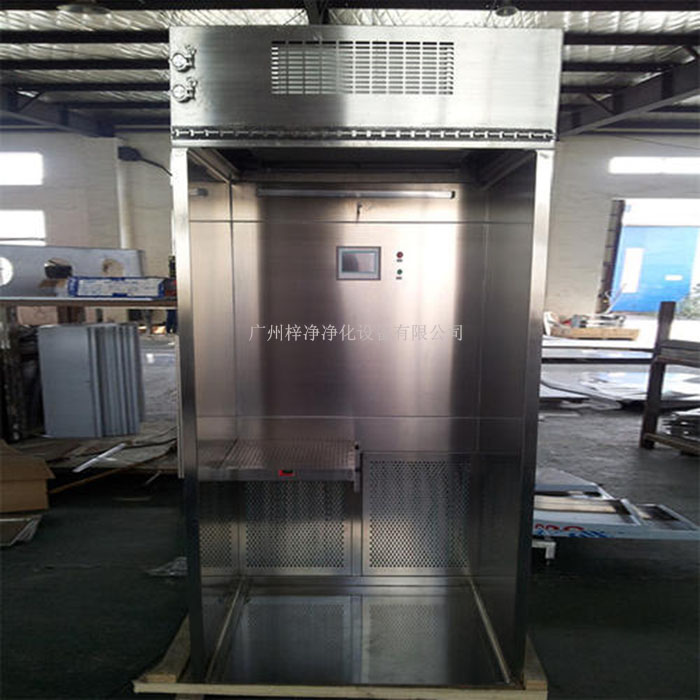

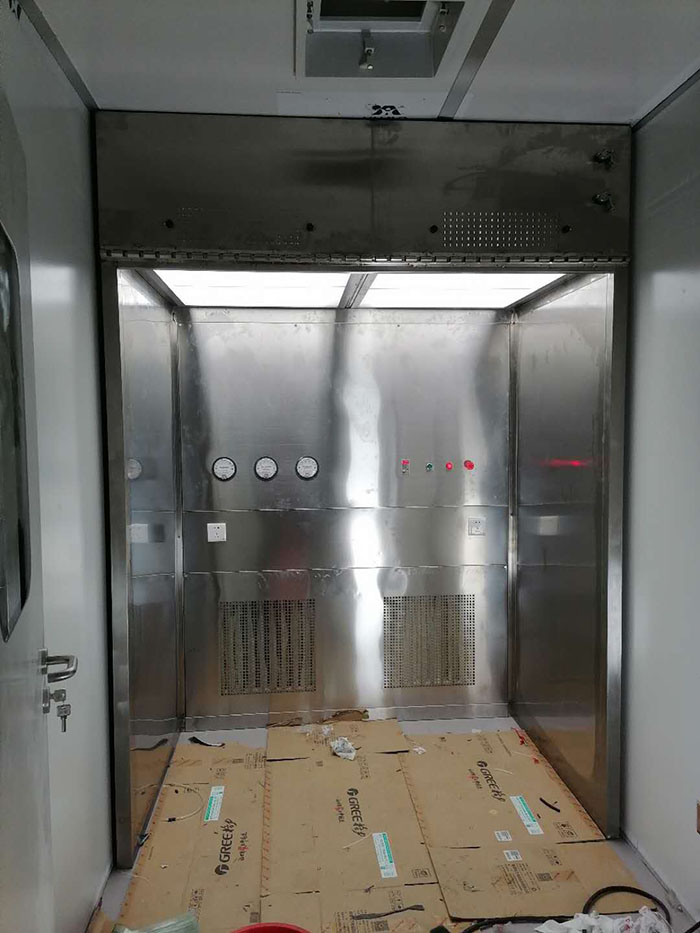

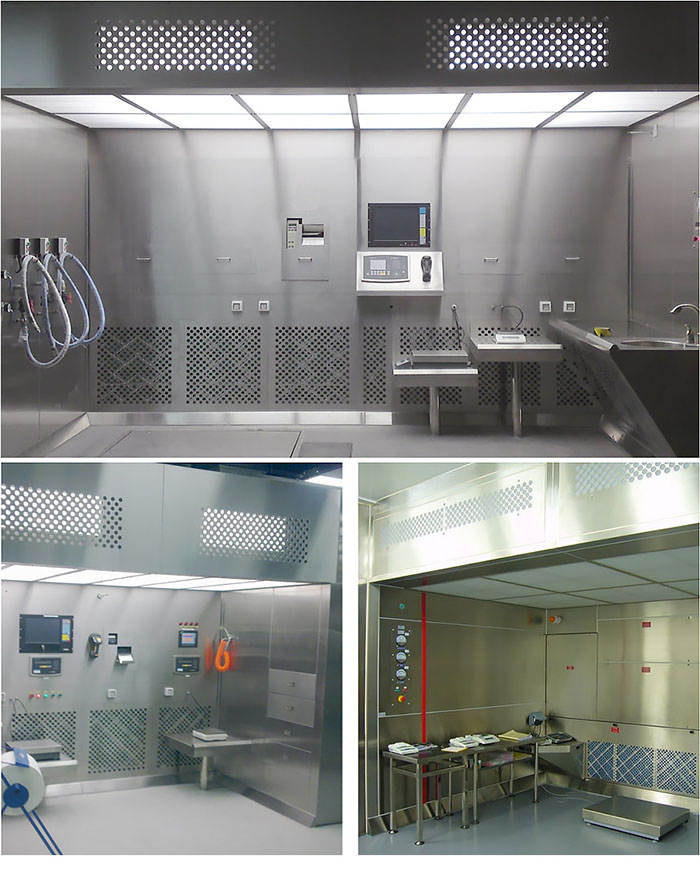

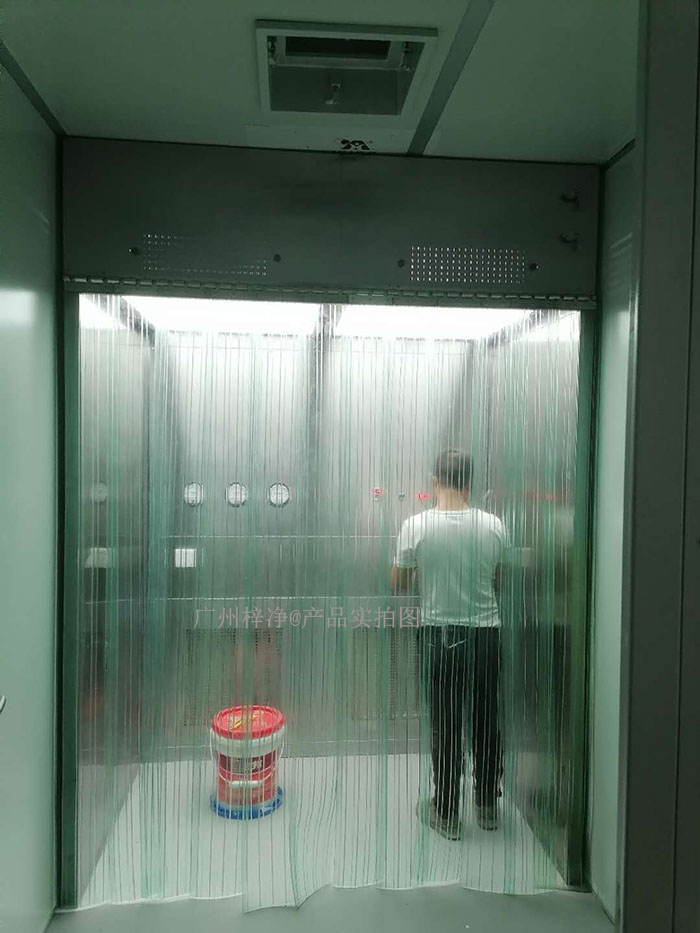

負壓稱量室|負壓稱量罩
負壓稱量室又稱負壓稱量罩或者中心稱量臺,負壓稱量房,負壓稱量室由工作區、回風箱體、風機箱體、出風箱體、外箱體、初效過濾器、中效過濾器、高效過濾器、可變風量風機組、PLC控制系統和傳感系統等幾大部件組成。控制面板位于設備內部工作區正面,控制面板采用觸摸屏式控制面板,可以控制風機起停,調節風機工況,調整工作區需要的風速。在其旁有壓差計,測試過濾器的阻力。在送風箱體的內部還有排風調節板,可以調節設備的排風量在合理的范圍內。
負壓稱量室由機箱、通過初效過濾器進行預過濾、中效過濾器、高效過濾器、可變風量風機組、PLC控制系統和傳感系統等幾大部件組成。機箱采用拉絲無指紋不銹鋼SUS304制作,鈑金一體折彎制作而成,美觀潔凈,易于清潔消毒。
負壓稱量室(罩)是一種用于制藥、微生物研究和科學實驗等場所專用的局部凈化設備,它提供一種垂直單向氣流。部分潔凈空氣在工作區循環,部分排出至附近區域,使工作區產生負壓。在設備中進行粉塵、試劑稱量、分裝,可以控制粉塵、試劑外溢、上揚,防止粉塵、試劑對人體的吸入危害,還可避免粉塵、試劑的交叉污染,保護外界環境及室內人員的安全。
負壓稱量室內空氣經初效過濾器、由離心風機壓入靜壓箱,在經高效過濾器后從氣流擴散送風單元出風面吹出,潔凈空氣以均勻的斷面風速流經工作區,從而形成高潔凈的工作環境。中心稱量罩的操作區域維持在負壓狀態,排出10%的循環空氣。中心稱量小室的空氣經過三級過濾系統(高效過濾器除去99.99%的顆粒≥0.3μm以上的所有灰塵)進行自循環,設計符合藥廠GMP要求。
負壓稱量室稱量操作區域由百級垂直層流ISO5(NF,EN,ISO14644-1)保護,按照FDA和歐盟GMP以及國內GMP的要求進行設計。
負壓稱量室工作原理:
設備采用垂直單向流的氣流形式,回風先通過初效過濾器進行預過濾,將氣流中的大顆粒粉塵粒子處理掉。經過預處理后的空氣,再經過中效過濾器進行二次過濾,以起到充分保護高效過濾器的作用。在離心風機提供的壓力下,通過高效過濾器,使之達到潔凈要求。操作區與外部環境的形成相對負壓,從而保證此區域內的粉塵不會擴散至室外,起到保護外部環境的作用。
負壓稱量室說明:

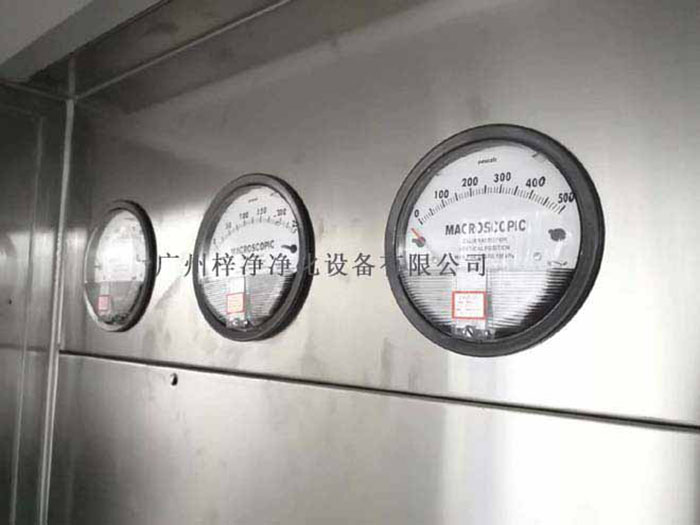

1、蜂鳴器;2、風速傳感器;3、PAO注入口;4、DOP檢測口;5、中效壓差表;6、初效壓差表;7、中效壓差表;8、高效壓差表;9、集中控制屏;10、防塵插座;11、回風網孔板;12、排風網孔;13、啟動按鈕;14、急停;15、負壓區;16、風管;17、風機箱;18、風機;19、初效過濾器、20、液槽高效;21、正壓區;22、照明燈具;23、均流膜。
負壓稱量室產品優勢:
1、風機具有長壽命、低噪聲、免維護、震動小;
2、雙層負壓結構,無泄漏風險;
3、優異的空氣均勻分布性能;
4、風速自動恒定或有級調節;
5、液槽設計確保完美密封;
6、內外一致,整潔無死角;
負壓稱量室此型號稱量室采用袋進袋出更換G4初效及F8板式中效的結構,操作區正面回風,人員站立區正立面作為人機界面或按鈕的安裝面。本設備由工作區、回風箱體、風機箱體、出風箱體及外箱體幾大部分拼裝而成。控制面板位于設備內部工作區正面,控制面板采用輕觸型LED控制面板,可以控制風機起停,調節風機工況,調整工作區需要的風速(當設備安裝使用后,需由專門人員調節工況)。在其旁有壓差計,測試過濾器的阻力在送風箱體的內部還有排風調節板,可以調節設備的排風量在合理的范圍內(設備安裝就位后,由專業人員設試,請勿擅自調整)。
負壓稱量室型號:GZZJ-CS1200;
外型尺寸:W1300xL1500xH2450;
內部尺寸:W1200xL1000xH1950;
外箱材質:SUS304不銹鋼板;
高效過濾器:鋁框液槽高效過濾器H14級;
凈化等級:CLASS 100@0.5UM;
控制方式:手動開關控制/觸摸屏全自動控制;
額定風速:0.36-0.51M/S(GMP標準)。
注:可根據客戶要求制作非標產品。
可選配件: 1、風速傳感器;2、壓差傳感器;3、變頻器;4、觸摸屏;5、PLC控制;6、高分子均流膜。
